波恩儀器BN-QX01 氣象實時在線監測系統簡介
2023-12-30一、 氣象實時在線監測系統功能描述
波恩儀器氣象監測系統基于GPRS系列無線傳輸、有線傳輸數據采集終端，根據具體需求配置連接風速風向傳感器、空氣溫濕度傳感器、光照傳感器、土壤水分傳感器、土壤溫度傳感器、雨量傳感器等；系統采用GPRS網絡采集傳輸模式。特別適合野外的氣象監測項目，如全省范圍內的生態站小氣候氣象監測，農田氣候監測、長帶狀如河道、公路路基等氣象動態監測，山體滑坡土壤水分監測預警等。對于小范圍的試驗小區，農田的小氣候監測等場合是可以靈活應用。GPRS系列數據采集器可根據設定的采集周期采集氣象數值，并通過GPRS傳輸模塊將數據傳送到遠程數據中心，遠程數據中心接收、顯示并存儲各監測站的氣象監測站參數，遠程數據中心支持對任意的監測站實時的觸發查詢。用戶可以在辦公室、家里，任何有上網條件的地方接收查看千里之外的各站點實時和歷史數據。用戶還可以定制數據接收管理軟件的特殊功能，如當風速傳感器達到某個臨界值時，系統發出警報信號，提醒監測工作人員，即使采取防范措施。
該系統可以離線查看，也可實時同步檢測多站點氣象，多種信息顯示方式(數值，曲線，柱狀圖等)，專業化的數據處理能力，提供強大的數據存儲、分析、報表、曲線等功能，方便的歷史數據查詢系統，還可以擴展集成土壤墑情，氣象傳感器，水文傳感器，形成一套功能全面，管理科學的生態監測站。
二、 系統特點
◆ 數據采集、傳輸一體化設計，TDU無線終端結構簡潔新穎，支持多種安裝方式;
◆ 氣象傳感器精度高，穩定性好。防水防潮設計，可承受高強度外界壓力；
◆ 支持GPRS 數據遠程傳輸，讓用戶實現不限地點不限時間的接收、管理、分析氣象動態數據；
◆ 數據采集頻率，存儲周期可在1 分鐘到24小時之間任意設置；
◆ 超低功耗設計；采用220V或者太陽能供電，只在采集時才對傳感器供電，避免常供電導致的傳感器理化性質變異，測量結果誤差增大；
◆ 無線監測站支持本地存儲10萬條記錄；
氣象實時在線監測系統
三、 系統組成

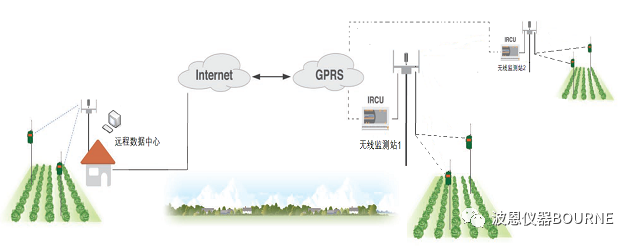

波恩氣象系統系統由遠程數據中心、互聯網與GPRS網絡、無線監測站組成。遠程數據中心通過互聯網與GPRS網絡管理多個無線監測站。
監控?cái)?shù)據中心組成：無線氣象監測管理云平臺系統(分地區主頁模塊、管理模塊、狀態查詢模塊、數據下載模塊、電子地圖模塊、圖表查詢模塊組成)，計算機主機設備、互聯網接入設備；

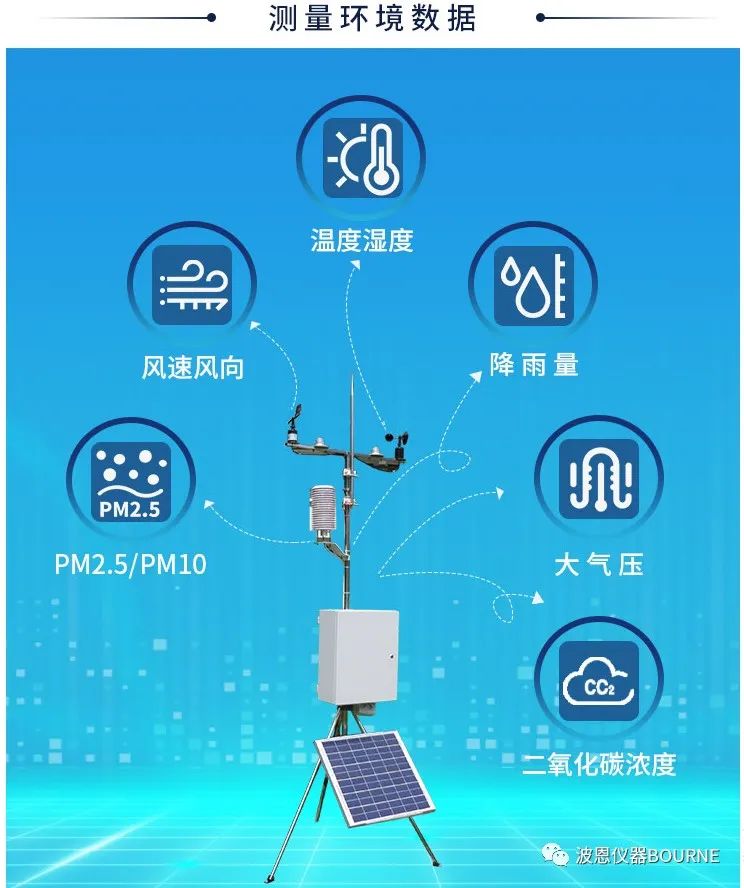

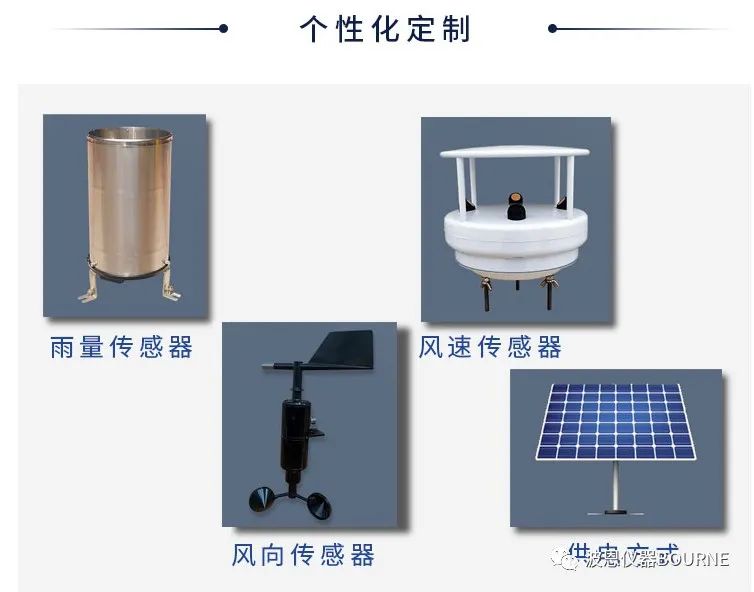

無線監測站組成：遠程GPRS數據傳輸模塊、氣象數據采集器、風速傳感器1個，風向傳感器1個、空氣溫濕度傳感器1個、土壤溫度傳感器1個、土壤水分傳感器1個、土壤PH值傳感器1個、光照傳感器1個、雨量傳感器1個，支架（箱體），太陽能控制器、蓄電池、220V供電。
波恩儀器無線氣象監測站的配置表如下表所示。
編號 | 名稱 | 規格 | 單位 | 數量 | 備注 |
1 | GPRS數據傳輸模塊 | 遠程通訊 | 塊 | 1 | |

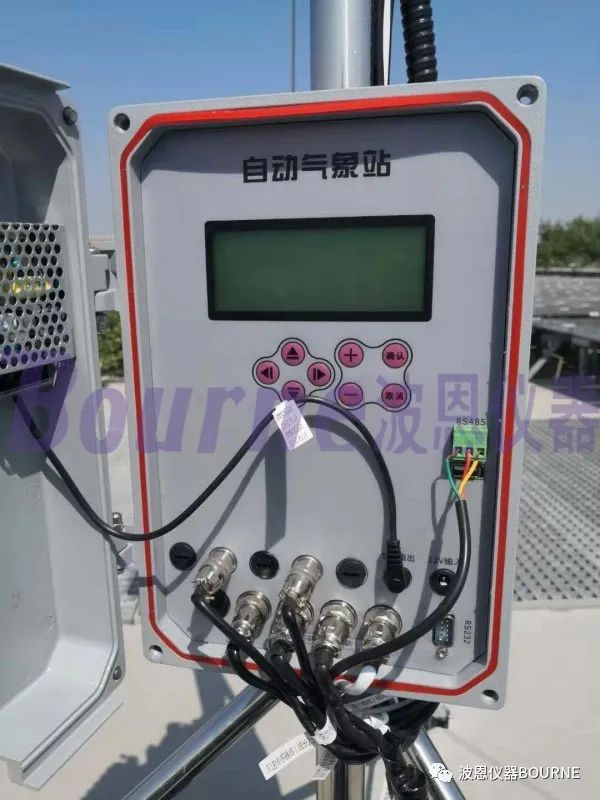

2 | 數據采集器 | 可接入多路傳感器，采集存儲數據 | 臺 | 1 | |
3 | 風速傳感器 | 量程0-30m/s | 只 | 1 | |
4 | 風向傳感器 | 方位16 | 只 | 1 | |
5 | 空氣溫濕度傳感器 | 量程-30~-70℃ | 只 | 1 | |
6 | 土壤溫度傳感器 | -30-70 | 只 | 1 | |
7 | 土壤水分傳感器 | 0-*** | 只 | 1 | |
8 | 土壤PH值傳感器 | 0-14ph | 只 | ||
9 | 雨量傳感器 | 分辨率0.2mm | 套 | 1 | |
10 | 光照傳感器 | 0-200klux | 只 | 1 | |

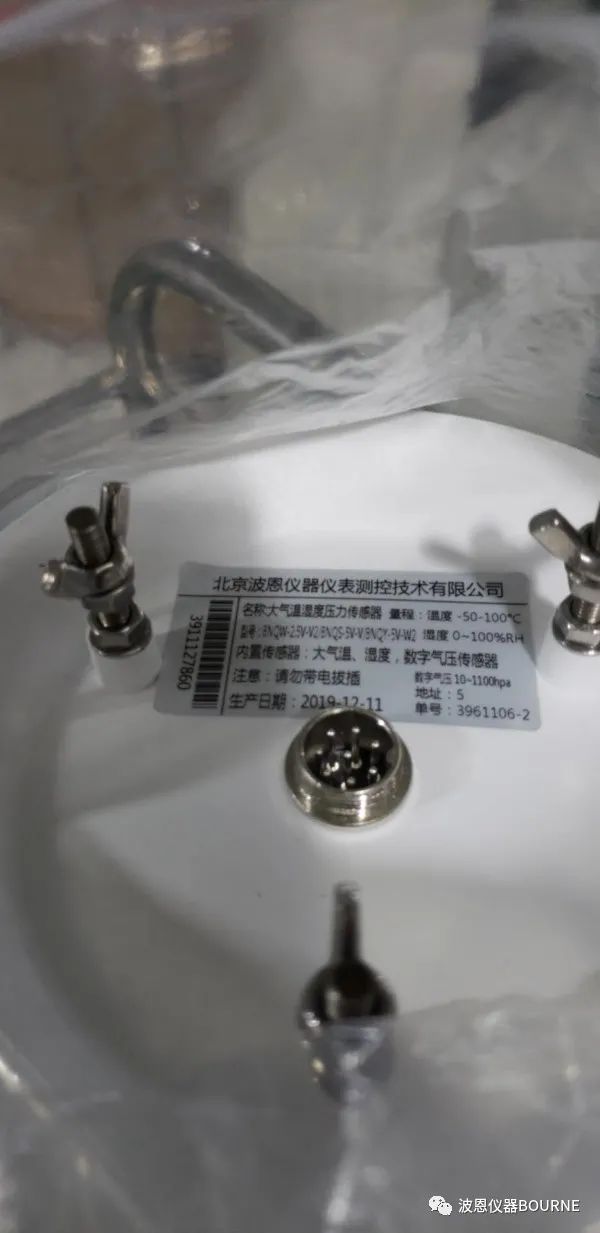

11 | 大氣壓力傳感器 | 30-110kpa | 只 | 1 | |
12 | 水面蒸發傳感器 | 0-80mm | 套 | 1 | |
13 | 雨雪傳感器 | 開關量 | 只 | 1 | |
14 | PM10/2.5傳感器 | 0-1000ug/m3 | 只 | 1 | |
15 | 太陽能供電 | 30W 12V/20AH | 套 | 1 | |
16 | 設備固定支架 | 用于設備與支撐桿的固定/水泥墩固定安裝 | 套 | 1 |
一、 “波恩云”平臺軟件功能

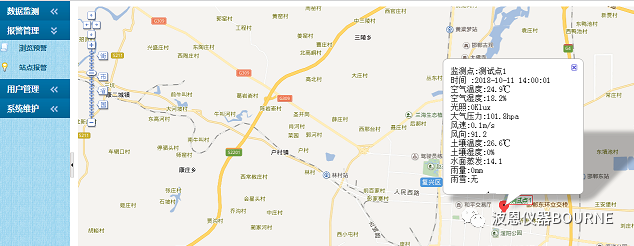

（1） 監測站分布地圖：

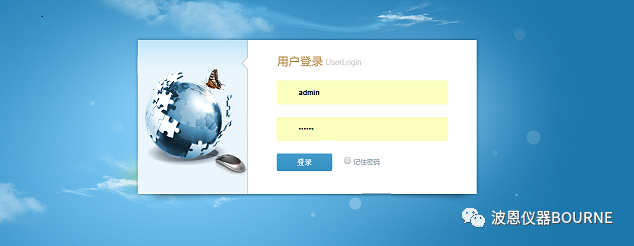

以Web頁面的形式展現所有的界面。每個縣區都有自己的主頁面。每個縣區都有自己的用戶名稱和密碼，可對數據進行實時查看并下載。
（2）功能需求：
a.每個縣區可以在地圖界面直接進入本地區主頁，縣區安裝的無線氣象監測站監測所有數據都在網頁上顯示出來。
b.平臺系統判斷實時采集回來的氣象數據信息等，當超出設定閾值時，會通過方式通知管理員進行相關的處理，本系統具有故障自查及故障報警功能。

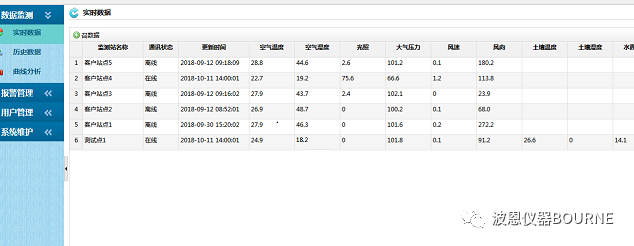

2） 實時監測
無線氣象監測系統分：自動監測、定期監測、立即監測三種模式。
無線監測站接受用戶指令，立即執行數據采樣，方便用戶在特殊情況下，即時獲取數據資料。
（3） 歷史數據查詢圖表
將數據中心接收到的采樣數據以多種信息顯示方式，如數值，曲線，柱狀圖等，為用戶提供數據圖表等原始觀測資料。
氣象實時在線監測系統

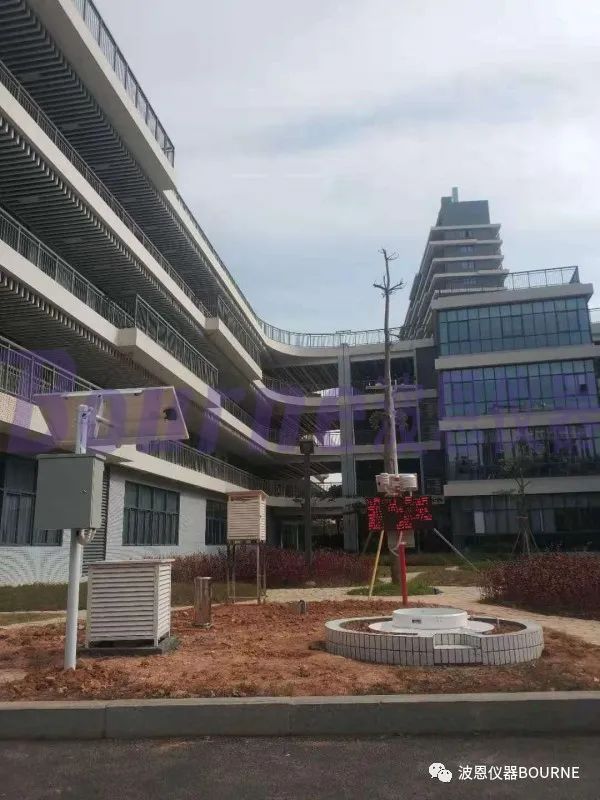

典型項目業績：

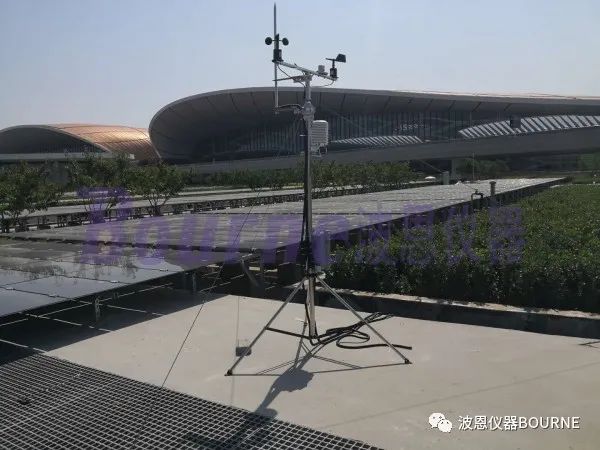

北京大興新機場
亞投行總部
東莞市松山湖第一小學
蘭州大學
大連理工大學
大連海事大學
太原衛星發射中心
